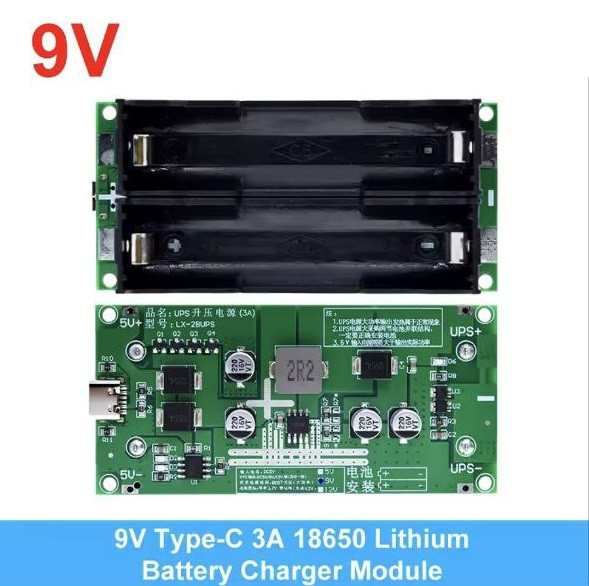

Джерело безперебійного живлення для роутера модуль UPS/ДБЖ 9V/1.2A на 2 Li-Ion 18650 (LX-2BUPS)

150 ₴

  • Готово до відправки
Джерело безперебійного живлення для роутера модуль UPS/ДБЖ 9V/1.2A на 2 Li-Ion 18650 (LX-2BUPS)
Джерело безперебійного живлення для роутера модуль UPS/ДБЖ 9V/1.2A на 2 Li-Ion 18650 (LX-2BUPS)Готово до відправки
150 ₴
+380 (50) 651-94-38
Менеджер Анастасия, розница
  • +380 (99) 480-35-73
    Менеджер Станіслав, розница
  • +380 (93) 834-38-03
    Менеджер Станіслав, розница
+380 (50) 651-94-38
Менеджер Анастасия, розница
  • +380 (99) 480-35-73
    Менеджер Станіслав, розница
  • +380 (93) 834-38-03
    Менеджер Станіслав, розница
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Модуль LX-2BUPS 9V/1.2A являє собою пристрій для реалізації джерела безперебійного живлення (ІБП або UPS) на двох акумуляторних батареях (АКБ) Li-Ion 3,7 В для різних електронних пристроїв, які живляться напругою 9 В і струмом до 1,2 А, наприклад: роутера, модему, камери спостереження та інших.

Під'єднання модуля до джерела живлення напругою 5 В відбувається двома методами: через роз'єм USB type-C або через паяння дротів до контактних майданчиків на платі, що робить вхідний інтерфейс живлення універсальнішим.

Під час під'єднання модуля з розрядженими АКБ і навантаженням до блока живлення (БЖ) споживання струму буде максимальним. Потужність БЖ має бути розрахована на потужність під'єднуваного навантаження плюс максимальної потужності розряджених АКБ. За потужності БЖ вимірювачем із потужністю навантаження під час під'єднання навантаження з розрядженими акумуляторами, то для живлення навантаження може не вистачити потужності блока живлення, навантаження може мимовільно перепід'єднуватися. Щоб цього не відбувалося, вибирайте потужніше джерело живлення модуля.

АКБ модуля LX-2BUPS 9V/1.2A плавно заряджаються від напруги джерела живлення в процесі роботи до напруги 4,2 В, паралельно з цим йде живлення навантаження від цього блока живлення. У разі вимкнення блока живлення або браку електрики в мережі 220 В навантаження плавно перейде на живлення від АКБ, встановлених у модуль. За тривалої відсутності напруги 220 В і розряджених акумуляторах модуль можна під'єднати до повербанка.

Час роботи навантаження від акумуляторів безпосередньо залежить від місткості самих АКБ і потужності споживаного навантаженням.

Модуль має кілька функцій захисту від перевантаження, перегрівання та короткого замикання. Після спрацьовування захисту необхідно перепід'єднати модуль UPS до джерела живлення й навантаження.

Характеристики LX-2BUPS 9V/1.2A:

  • Маркування: LX-2BUPS
  • Вхідна напруга: 5 В
  • Вихідна напруга: 9 В
  • Вихідний струм: ≤1.2 А
  • Вихідна потужність: ≤14,4 Вт
  • Кількість комірок для АКБ: 2
  • Тип елементів АКБ: Li-ion 3,7 В (без вбудованого захисту)
  • Напруга заряду АКБ: 4,2 В
  • Контролер заряду: TP4056
  • Струм заряду АКБ: ≤1 А
  • Вихідний підвищувальний перетворювач: XR2981
  • Вхідний інтерфейс живлення:
    • роз'єм USB type-C
    • контактні майданчики під паяння
  • Вихідний інтерфейс живлення: контактні майданчики під паяння
  • Мікросхема захисту АКБ: XB7608
  • Функція захисту:
    • від перегрівання
    • від перевантаження
    • від перезаряду АКБ
    • від перерозряду АКБ
    • від короткого замикання на виході
  • Власне енергоспоживання модуля: ≤7 мА
  • Індикація LED:
    • червоний LED на вході процес заряджання
    • зелений LED на вході процес заряджання завершений
    • червоний LED на виході готовий до роботи
  • Габаритні розміри модуля (Д×Ш×В): 90×42×23 мм

Призначення виведень на платі LX-2BUPS 9V/1.2A:

  • 5V+: вхід для джерела живлення
  • 5V–: вхід для джерела живлення
  • UPS+: вихід для живлення навантаження
  • UPS–: вихід для живлення навантаження

Модифікація модуля

Цей модуль може бути схильний до деяких модифікацій. Модуль LX-2BUPS може бути перероблений під іншу вихідну напругу через заміну резистора R9 на інший номінал згідно з формулою:

R9 = R7 × ( (Vout/1,24) – 1 ) , де R7 = 10 кОм.

Для 5 вольтів: R9 = 10 × ( (5/1,24) – 1 ) ≈ 31,3 кОм.

Для 9 вольтів: R9 = 10 × ( (9/1,24) – 1 ) ≈ 62,6 кОм.

Для 12 вольтів: R9 = 10 × ( (12/1,24) – 1 ) ≈ 86,8 кОм.

Максимальна вихідна напруга визначається характеристиками елементної основи встановленої на платі модуля, зокрема вихідним підвищувальним перетворювачем, зібраним на мікросхемі XR2981. У цього перетворювача вихідна напруга до 24 В, але його ККД зі збільшенням вихідної напруги зменшується, наприклад:

  • за 5 В ККД перетворення: 90…92%
  • за 9 В ККД перетворення: 87…90%
  • за 12 В ККД перетворення: 85…87%
  • за 20 В ККД перетворення: 75%

В аналогічних модулях під напругу 5 В, 9 В, 12 В встановлені такі резистори R9:

  • 5 В: 30 кОм
  • 9 В: 62 кОм
  • 12 В: 91 кОм

У деяких випадках може знадобитися збільшити кількість акумуляторних батарей або прискорити процес заряджання.

У разі збільшення ємності секції можна збільшити число АКБ через паралельне з'єднання аналогічних, але час заряджання такої комірки, за замовчуванням струм заряду 1 А.

Для збільшення швидкості заряду АКБ можна заряджати акумулятор за допомогою додаткових модулів, наприклад, можна під'єднати «Модуль заряджання та захисту 1A Li-ion на TP4056 USB type-C» для збільшення струму заряджання ще на 1 А, сумарно 1+1 = 2 А. А якщо під'єднати кілька таких модулів паралельно, то з кожного буде виходити додатково по +1 А для заряджання акумуляторів. Або використовувати один додатковий модуль на певний струм заряду.


За захист акумуляторів відповідають дві мікросхеми XB7608. У деяких випадках під час роботи від АКБ за великих навантажень вони можуть вийти з ладу, для заміни цих мікросхем можна використовувати потужніше BMS 1S з струмом від 10 А, наприклад, «Модуль BMS 20A 1S Li-Ion 3.7 V 18650 (QS-B401ANL-20A)». Потрібно видалити мікросхеми та під'єднати BMS, яка вимикатиме акумулятори в разі потреби.

Характеристики
Основні
ВиробникTZT
Країна виробникКитай
СтанНовий
Технічні характеристики
Тип акумулятораLi-Ion
Струм заряду1 А
Габаритні розміри
Довжина89 мм
Ширина42 мм
Вага0.037 кг
