Плата контролер заряду TP4056 для Li-Ion акумуляторів з Micro USB

15 ₴

  • Немає в наявності

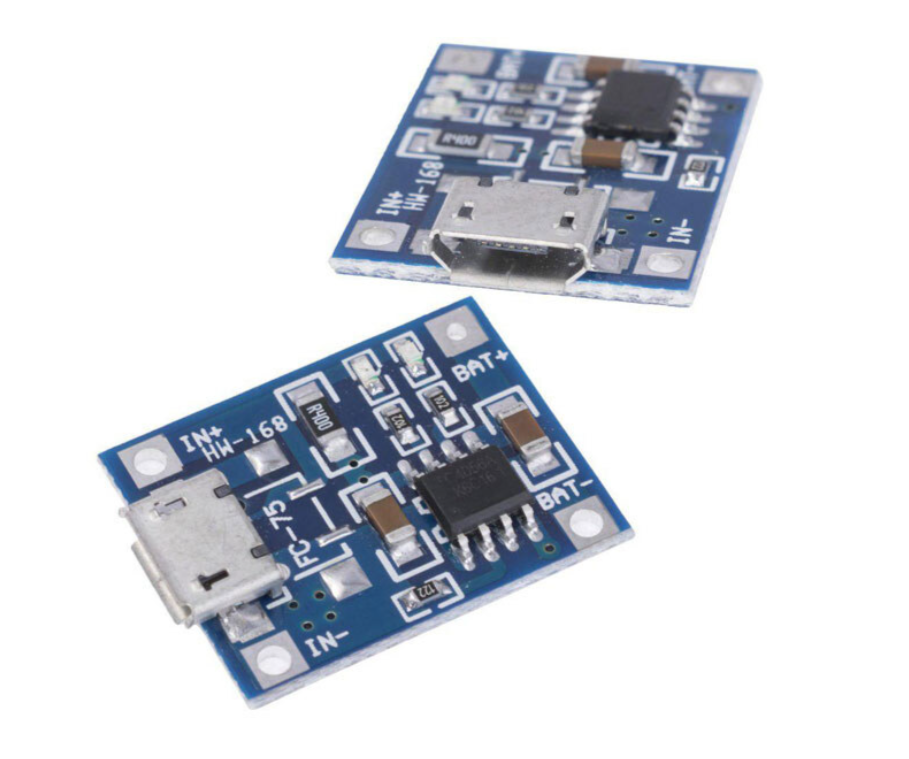

Плата контролер заряду TP4056 для Li-Ion акумуляторів з Micro USB
Плата контролер заряду TP4056 для Li-Ion акумуляторів з Micro USBНемає в наявності
15 ₴
+380 (50) 651-94-38
Менеджер Анастасия, розница
  • +380 (99) 480-35-73
    Менеджер Станіслав, розница
  • +380 (93) 834-38-03
    Менеджер Станіслав, розница
+380 (50) 651-94-38
Менеджер Анастасия, розница
  • +380 (99) 480-35-73
    Менеджер Станіслав, розница
  • +380 (93) 834-38-03
    Менеджер Станіслав, розница
повернення товару протягом 14 днів за рахунок покупця

Плата містить контролер заряду Li-Ion акумуляторів TP4056. Мікросхема має індикацію процесу заряджання. У момент заряду світиться червоний світлодіод, коли батарея буде повністю заряджена, засвітиться зелений світлодіод, червоний водночас згасне.

Процес заряджання акумулятора ідентичний заряджанню мобільного телефона, яскраві світлодіоди сповіщають про закінчення заряджання акумулятора.

Модуль підходить для заряджання літій-Іонних і літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Чи то акумулятори від мобільного телефона, чи то батареї типорозмір 18650, які застосовуються в батареях для ноутбуків.

Подати напругу на пристрій можна двома способами: через роз'єм, Micro USB або через паяння дротів, минаючи роз'єм Micro USB. Акумулятор під'єднується до B+, B-, а навантаження до OUT+, OUT-.

УВАГА! У модулі немає захисту від неправильного під'єднання (полюси +, -) до акумулятора та входу, за цим дотримуйтеся полярності.


Для визначення оптимального струму заряджання виробник дає таку залежність: Струм заряджання = 0,37 * Ємність батареї. Наприклад, для заряджання батареї ємністю 1000 мА·год досить 370 мА струму заряджання.
У процесі заряджання мікросхема може нагріватися до 60 °C. Це є нормальним.

Характеристики:

  • Метод заряду: лінійний
  • Струм заряджання: 1 А (регульований)
  • Метод регулювання струму заряджання: заміна струмозаглушувального резистору
  • Точність вихідної напруги: 1,5%
  • Вхідна напруга: від 4,5 В до 5,5 В, постійна
  • Напруга автоматичного завершення заряджання акумулятора: 4,2 В
  • Поріг спрацювання: 4.30 ± 0.050 В
  • Поріг спрацьовування: 2.40 ± 0.100 В
  • Поріг спрацьовування: 2.0 А
  • Відновлення ланцюга після спрацьовування захисту: автоматичне
  • Робоча температура: від -15 °C до +85 °C
  • Захист від неправильного під'єднання входу й акумулятора: немає
  • Індикатори: червоний — "Заряджання", зелений (блакитний) — "Повний заряд"
  • Основний вхідний інтерфейс: Micro USB
  • Розмір: 28 * 17 * 5 мм

Комплектація плата контролер заряду TP4056 — 1 шт.

Характеристики
Основні атрибути
Ширина8 мм
Країна виробникКитай
СтанНовий
Висота4 мм
КолірСиній
Вага2 г
Довжина28 мм
ТипМодуль
Основні
Максимальна робоча температура 85 ℃
Інформація для замовлення
  • Ціна: 15 ₴
