Аналізатор спектра TinySA ULTRA 4" 100 кГц — 6 ГГц + карта 32Gb
5 175 ₴
- Немає в наявності
- +380 (99) 480-35-73Менеджер Станіслав, розница
- +380 (93) 834-38-03Менеджер Станіслав, розница
Огляд аналізатора спектра (спасиво автору відео)
Інструкція для прошивання-оновлення/калібрування/підсилення:

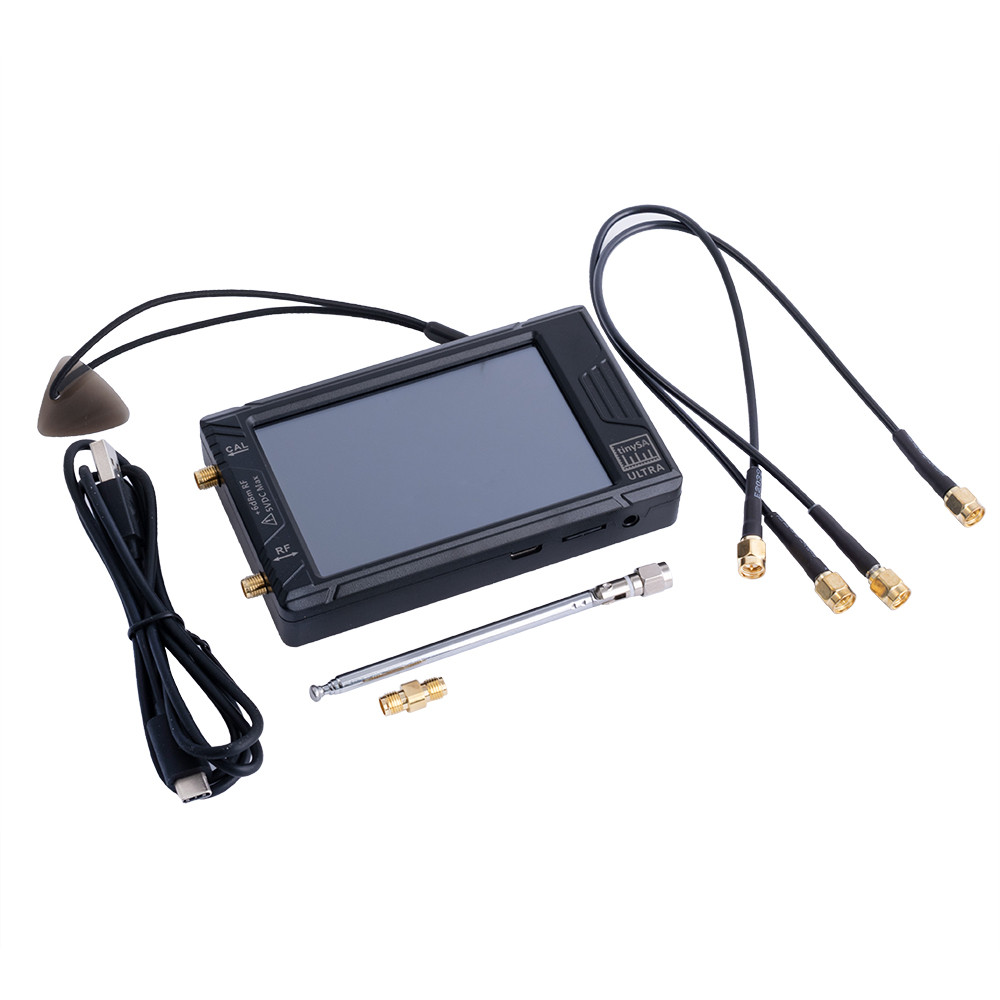

Комплект постачання:
- Аналізатор спектра tinySA ULTRA 4";
- Картка MicroSD 32GB;
- Кабель USB-A - USB Type-C ;
- Перехідник SMA-F — SMA-F (гнездо-гнездо);
- Кабель SMA-M — SMA-M (розетка-розетка) - 2 шт.;
- Телескопічна антена з SMA роз'ємом;
- Стилус-медіатор (маленький шматок пластику — це він)
Технічні характеристики:
— аналізатор спектра для 0,1-800 МГц або, з увімкненим режимом Ultra (код 4321), 0,1 МГц-6 ГГц.
— генератор сигналів із вихідною частотою синусоїдальної хвилі від 0,1 до 800 МГц або прямокутної хвилі або двотонального вихідного сигналу до 4,4 ГГц, якщо не використовується як аналізатор спектра.
- перемикаються смугові фільтри роздільної здатності для обох діапазонів між 200 Гц і 850 кГц.
— атенюатор кроку входу від 0 дБ до 31 дБ (не в поєднанні з LNA).
— вбудований генератор калібрувального сигналу, який використовується для автоматичного самоперевірки та калібрування
— у разі під'єднання до ПК через USB він стає контрольованим аналізатором спектра або генератором сигналів.
- максимальний вхідний рівень +10 дБм.
Вбудований підсилювач:
- Посилення: 20 дБ (LNA)
- Вхідний опір: 50 Ω
- Точка децибельної компресії: 1 дБ за -1 дБм із внутрішнім загасанням 0 дБ
- Фазовий шум: -90 дБ/Гц у разі зміщення 100 кГц і -115 дБ/Гц у разі зміщення 1 МГц
- Динамічний діапазон: Немає побічних ефектів під час використання 30 кГц RBW 70 дБ
- Фільтри роздільної здатності: Ручний (0,2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц) або автоматичний
Для розблокування режиму 6 ГГц потрібно зайти в розділ меню CONFIG, потім MORE та поставити там галочку ENABLE ULTRA. Прилад зажадає секретний код. Вводьте 4321.
Для роботи на частотах вище 800 мГц потрібна відповідна антена, рекомендується логоперіодична 800 мГц — 6 ГГц
Настроювання приладу в режим широкосмугового пошуку:
- меню FREQUENCY — виставити START і STOP — частоти початку та кінця сканування.
- меню LEVEL пункт LNA — вмикання підсилювача сигналу всередині.
- меню DISPLAY пункт Water Fall — режим "водоспад" — сліди від сигналів у часі.
- меню DISPLAY є пункт Sweep Acсuracy — вибрати FAST.
- меню PRESET потім STORE — записати навалки
- під час подальшого ввімкнення в меню PRESET вибрати варіант налаштувань.
| Основні | |
|---|---|
| Виробник | tinySA |
| Країна виробник | Китай |
| Колір | Чорний |
- Ціна: 5 175 ₴
