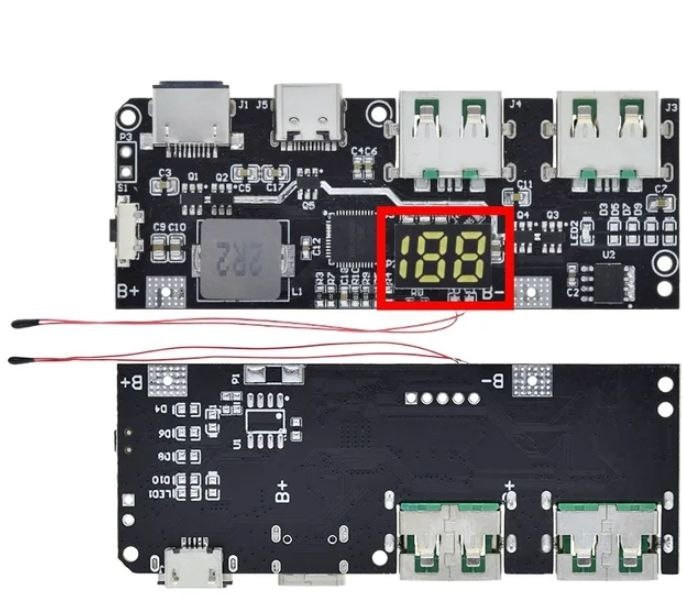

Плата контролер для POWER BANK 2 x USB 5V / 4.5 A 22.5W QC 3.0 + 4.0 з вольтметром

Загальна ємність батареї, встановлена для цього продукту, становить 20 000 мА. Якщо вам необхідно збільшити ємність батареї, замініть резистор R8.

1 Струм до 5 А, ефективність до 95%
2 Підтримка типу батареї 4,2/4,35/4,4/4,5
3 Підтримка специфікації JEITA
4 Підтримка контролю температури

Синхронний буст:

1 Вихідна потужність до 22,5 Вт, ККД до 95%
2 Автоматичне визначення навантаження/виявлення легкого навантаження
3 Підтримка режиму малих струмів

Вихідний протокол швидкого заряджання:

• Підтримка PPS/PD3.0/PD2.0
• Підтримка QC4+/QC4/QC3.0/QC2.0
• Підтримка AFC
• Підтримка FCP
• Підтримка SCP
• Підтримка PE2.0/PE1.1
• Підтримка SFCP
• Підтримка VOOC

Вхідний протокол швидкого заряджання:

• Підтримка PD3.0/PD2.0
• Підтримка AFC
• Підтримка FCP
• Підтримка SCP
• Підтримка PE1.1

Механізм захисту:

1. Захист від перенапруги на вході
2. Захист від перевантаження за струмом/коротким замиканням на виході
3. Тайм-аут заряджання/захист від перенапруги
4. Захист від перегрівання

Заряджання:

1. Процес заряджання ділиться на такі три процеси: режим струму, режим постійного струму та режим постійного напруження.

2. Коли напруга батареї нижча за 3 В, зарядний модуль є в режимі безперервного заряджання, а струм заряджання становить 300 мА;

3. Коли напруга батареї перевищує 3 В, зарядний модуль переходить у режим постійного струму, який заряджається на повній швидкості відповідно до встановленого цільового струму, а потужність може становити приблизно 21 Вт;

4. Коли напруга батареї підвищується до цільової напруги заряджання (наприклад, 4,2 В), зарядний модуль переходить у режим постійної напруги, за якого струм поступово зменшується, у той час як напруга на клемах батареї залишається незмінною; коли струм заряджання зменшується до струму вимкнення заряджання, заряджання закінчується.

5、Якщо напруга батареї впаде на 0,1 В нижче цільової напруги після повного заряджання, зарядка буде перезапущена автоматично. (Примітка: напруга понад 4,2 В є нормальним, акумулятор не заряджається, напруга 4,2 В, коли індикатор усе ще блимає, означає, що він ще не заряджений, повне заряджання не тільки для перегляду зарядної напруги)

Резистор R8 програмує чип для ємності акумулятра, який встановлюватиметься. Змінивши опір резистору, ви можете встановити акумуляторне складання будь-якої ємності. Стандартний опір резистора R8 — 36,5К розрахований для ємності акумулятора 20000 мА·год
Якщо різниця ємності акумулятора невелика, наприклад, 21000 мА·год або 19000 мА·год, ви можете залишити резистор типово.
Якщо різниця занадто велика. Будь ласка, замініть опір за такою формулою
Формула розрахунку значення опору:
Значення опору
Q = Загальна ємність батареї МА·год + 2000)*5/3
Приклад розрахунку ємності для акумулятора 30000 мА·год
(30000 + 2000) * 5/3 = 53333 Ом
У перерахунку на кілооми це резистор 53к.

На платі також можна налаштувати напругу акумулятора, яку ви під'єднуватимете.
Напруга заряду акумулятора виставляється через заміну резистора R9 за замовчуванням встановлений резистр опором 10К для заряду батареї на 4,2 В
Для інших напруги заряду такі резистори.

15К – 4,35В
5,6К – 4,4В
3К – 4,5В
Мікросхема захисту акумулятора розрахована на використання акумулятора лише 4,2 В.
Для інших напруг мікросхема захисту має бути пропущена. Негативний електрод батареї має бути припаяний до контакту 1/2/3/4 мікросхеми U2.

Комплектація плата-контролер для POWER BANK 2 x USB 5 V / 4.5 A 22.5 W QC 3.0 + 4.0 - 1 шт
