Двоканальний осцилограф FNIRSI DPOX180H (180 МГц, 500 MSa/s) з генератором сигналів

Осцилограф FNIRSI DPOX180H — це багатофункціональний інструмент із двома незалежними каналами, призначений для професійної та аматорської роботи з електронікою. Пристрій підтримує смугу пропускання 180 МГц, частоту дискретизації 500 MSa/s і має глибину запису до 120 Kpts, що дає змогу точно аналізувати сигнали високої частоти.

Інтерфейс керування побудований на базі 2.8-дюймового IPS-дисплея з роздільною здатністю 320×240 пікселів, забезпечуючи чітке зображення сигналів. Реалізовані основні режими синхронізації (включно з індивідуальною, автоматичною та нормальною), тригером по фронту, а також функцією X-Y відтворення, швидким перетворення Фур'є (FFT) і фосфорною візуалізації.

Вбудований DDS-генератор дає змогу формувати до 14 різновидів сигналів, включно із синусом, прямокутником, трикутником та ін., на частоті до 20 МГц. Це робить прилад не тільки осцилографом, але й універсальним генератором тестових сигналів.

Прилад живиться від вбудованого акумулятора 3000 мА·год, забезпечуючи до 4 годин автономної роботи, заряджається через порт USB Type-C. Міцний корпус і силіконовий захист роблять його надійним помічником у майстерні та в польових умовах.

Технічні характеристики:

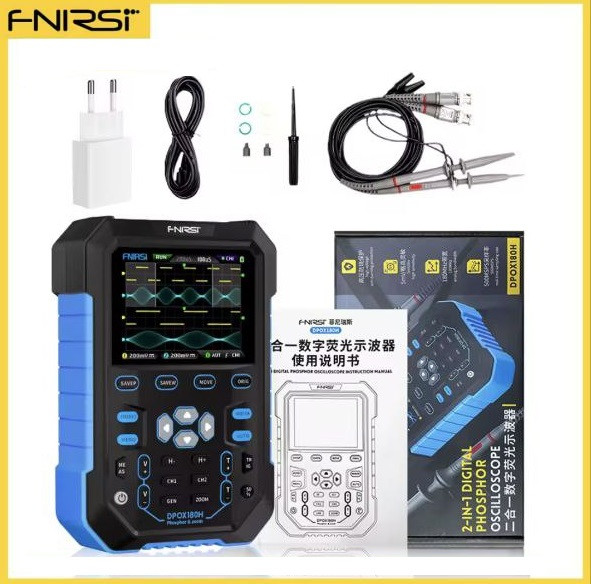

Комплектація

• Осцилограф FNIRSI DPOX180H (колір може бути жовтий або синій - це не впливає на технічні характеристики - уточнюйте перед замовленням якщо це важливо для Вас).
• Щупи осцилографічні з роздільником напруги — 2 шт.
• USB-кабель для заряджання (USB-C) — 1 шт.
• Кабель BNC-to-crocodile (для генератора сигналів) — 1 шт.
• Захисний силіконовий чохол (навіть одягає на прилад) — 1 шт.
• Технічний паспорт і інструкція
• Фірмова коробка

Гарантія 12 місяців

УВАГА!

●Коли два канали використовуються одночасно, затискачі заземлення двох щупів мають бути з'єднані разом. Категорично забороняється приєднувати затискачі заземлення двох щупів до різних електричних потенціалів, особливо до клем із різним потенціалом потужного пристрою або 220 В. В іншому разі основна плата осцилографа згоряє, оскільки два канали мають загальну землю, а під'єднання до різних потенціалів викличе коротке замикання внутрішнього заземлювального дроту основної плати, що характерно для всіх осцилографів.

●Вхідний роз'єм BNC осцилографа може витримувати напругу до 400 В і суворо заборонено подавати напругу понад 400 В на щуп із перемикачем 1X.

●Заряджання необхідно виконувати за допомогою окремого зарядного пристрою. Категорично забороняється використовувати блок живлення або USB інших тестованих пристроїв, інакше це може призвести до короткого замикання на заземлювальний дріт материнської плати під час тіста та спалити материнську плату.

●Під час вимірювання високочастотних і високовольтних сигналів необхідно використовувати щупи 100X (наприклад, ультразвукові зварювальні апарати, машини для ультразвукового очищення тощо) або навіть 1000X (наприклад, високовольтні кінці високочастотних трансформаторів, індукційні резонансні котушки плити тощо.
