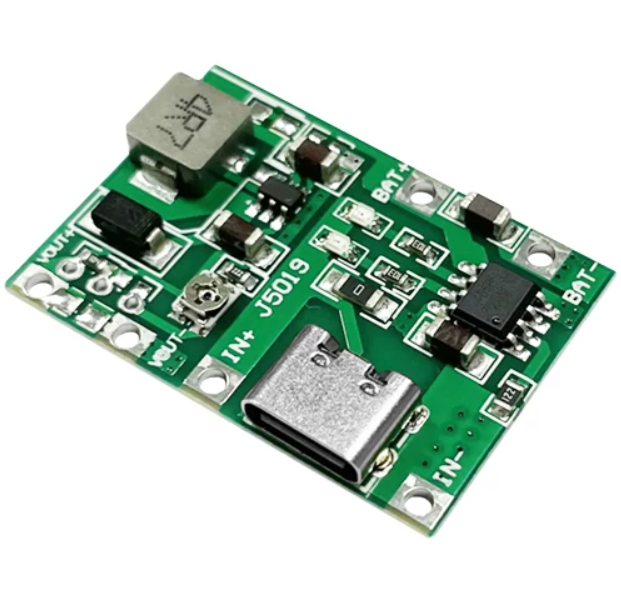

Модуль заряду Li-Ion АКБ з DC/DC step-up перетворювачем J5019 (Type-C)

Модуль J5019 (HW-357) являє собою два пристрої в одному: контролер заряду АКБ 1 А 1S Li-ion на TP4056 (TC4056) з роз'ємом micro-USB і 2 А підвищувальний DC-DC перетворювач на МТ3608 (B628).

Робота модуля J5019 (HW-357) схожа на роботу джерела безперебійного живлення (ІБП), наприклад, для роботи роутера або модему у разі постійного живлення модуля від джерела живлення, а якщо немає живлення, буде від акумуляторів. Для коректної роботи підвищувального перетворювача, під час живлення плати від зовнішнього джерела (IN+) і (IN-) Li-ion акумулятор має бути під'єднаний.

Модуль заряджання не має захисту від перерозряджання акумуляторатому треба використовувати захищені акумулятори або додаткову плату захисту BMS. Для акумулятора без захисту також рекомендується використовувати перемикач роботи, щоб навантаження без додаткового живлення не висаджувало АКБ нижче критичної напруги під час тривалої роботи.

Технічні характеристики:

• Маркування: J5019 (HW-357)
• Тип пристрою:
  • підвищує DC-DC (step-up DC-DC)
  • модуль заряджання 1S АКБ
• Контролер заряду: TP4056 або TC4056
• Контролер перетворювача: B628 або МТ3608 (SX1308)
• Роз'єм під'єднання на вході: micro-USB
• Діапазон вхідної напруги: 4,0...8 В
• Рекомендована вхідна напруга: ≤5 В
• Діапазон вихідної напруги: 4,5…24 В
• Напруга заряду АКБ: 4,2 В
• Максимальний струм заряджання АКБ: 1 А
• Максимальний струм розряду АКБ: 2 А
• Тип АКБ: Li-ion/Li-pol 3,7 В
• Індикація LED:
  • процес заряджання: червоне світло
  • закінчення заряджання: зелене або синє світло
• Функція захисту:
  • від перезаряду акумулятора: є
  • від перерозряду акумулятора: немає
  • від переполюсування АКБ: немає
  • від перегрівання модуля: є
  • від перевантаження за струмом: є
  • від короткого замикання: немає
• Робоча температура модуля: -10…+85 °C
• Габаритні розміри (Д×Ш×В): 33×23×4,2 мм

За струму заряджання акумуляторів (АКБ) в 1 А, акумулятори рекомендується встановлювати ємністю понад 2000 мА·год. Якщо є можливість, то можна подивитися струм заряду конкретного АКБ у документації до нього або використовувати струм рівній половині ємності 0,5 °C. Струм заряду акумулятора можна зменшити заміною резистора 1,2 кОм із маркуванням 122 на більший номінал:

• 1,2 кОм: 1000 мА (за замовчуванням)
• 1,33 кОм: 900 мА
• 1,5 кОм: 780 мА
• 1,66 кОм: 690 мА
• 2 кОм: 580 мА
• 3 кОм: 400 мА
• 4 кОм: 300 мА
• 5 кОм: 250 мА
• 10 кОм: 130 мА

Призначення контактних майданчиків на платі J5019 (HW-357):

• IN+: "+" вхідної напруги
• IN-: "-" вхідної напруги
• BAT+: "+" Li-ion акумулятора
• BAT-: "-” Li-ion акумулятора
• VOUT+: "+" виходу DC-DC
• VOUT-: "-" виходу DC-DC

Комплектація модуль заряду Li-Ion АКБ з DC/DC step-up перетворювачем J5019 — 1 шт.
