Портативний осцилограф ZEEWELL DSO1511G (120 МГц) із генератором

2 940 ₴

  • Немає в наявності
  • Код: M373
Портативний осцилограф ZEEWELL DSO1511G (120 МГц) із генератором
Портативний осцилограф ZEEWELL DSO1511G (120 МГц) із генераторомНемає в наявності
2 940 ₴
+380 (50) 651-94-38
Менеджер Анастасия, розница
  • +380 (99) 480-35-73
    Менеджер Станіслав, розница
  • +380 (93) 834-38-03
    Менеджер Станіслав, розница
+380 (50) 651-94-38
Менеджер Анастасия, розница
  • +380 (99) 480-35-73
    Менеджер Станіслав, розница
  • +380 (93) 834-38-03
    Менеджер Станіслав, розница
повернення товару протягом 14 днів за рахунок покупця

DSO1511G - це модернізована версія DSO1511E, micro USB змінений на TYPE-C, доданий повноцінний генератор сигналів та відеовихід.

Якісний осцилограф, архітектура ARM+FPGA+ADC, зі смугою пропускання 120 МГц частотою дискретизації 500 семплів на секунду. Широко застосовується для налагодження мікроконтролерів, ремонту автомобілів, ремонту побутової техніки, DIY електронних приставок, налагодження блоків живлення, інверторів тощо.

Інженери розробники примудрилися в дуже компактний пристрій (легко поміщається в нагрудну кишеню сорочки) скомпонувати практично всі необхідні функції при цьому не на шкоду якості з відображенням даних на великому, чіткому екрані, що добре читається. При цьому батарея осцилографа тримає заряд досить довго (більше, ніж можна було б очікувати від такого компактного пристрою).

Особливості:

  • Оснащений кольоровим TFT РК-дисплеєм з роздільною здатністю 320*240, з яскравими кольорами та високою контрастністю, чітким відображенням даних
  • Архітектура ARM + FPGA + ADC, зі смугою пропускання 120 МГц та частотою вибірки 500 MSempl/sek, більш стабільна та з більш високою точністю
  • Смуга пропускання: смуга пропускання до 120 MHz легко справляється з тестами вимірювань у різних областях
  • DDS Генератор сигналів: верхня сторона осцилографа може виводити регульовану прямокутну хвилю амплітуди 3, діапазон регулювання частоти 0-2 МГц, точність до 0,1 Гц. Робочий цикл-регулювання-діапазон становить 1%-99%. Його можна використовувати для калібрування нових датчиків, підсилювачів та ін
  • Аналізатор спектру: використовується для перетворення форм хвиль на частотний спектр і широко використовується в гармонійному аналізі та інших областях. Підтримка трьох режимів відображення: логарифмічний, лінійний та музичний спектр
  • Довідкова форм хвилі: Блокування поточної форми хвилі на екрані, і це не вплине на нормально освітлену форму хвилі. Опорні сигнали корисні для одноканальних осцилографів. З довідковими хвилеформами можна просто порівняти форми хвиль двох каналів.
  • Тригер: Авто/Нормальний/одинаковий; Типи тригерів: підйом/падіння, рівень тригера: ручний/автоматичний
  • Збереження/перегляд форми хвилі: одним клацанням для збереження форми хвилі на екрані Увійдіть на сторінку попереднього перегляду форми хвилі, натисніть на мініатюру для спостереження за повним екраном і можна зберегти до 250 частин хвиль. Небажані форми хвиль можна видалити
  • Експорт зображення на комп'ютер: через підключення USB-кабелю сигнали, що зберігаються користувачем, можна експортувати на комп'ютер (до 50 за раз). Ви можете скопіювати його на комп'ютер і використовувати для друку або надіслати електронною поштою колегам для аналізу та пошуку проблем
  • Детальний аналіз: після зупинки ви можете перемістити форму хвилі вліво і вправо, щоб знайти цікаве для вас місце і розгорнути (налаштувати timebase) для спостереження за деталями та аналізу причини проблеми
  • Живлення: Вбудований літієвий акумулятор, що перезаряджається, 3,7 в, велика ємність 3000 мАч, повна зарядка забезпечує тривалий час роботи
  • Компактний розмір: легкий і портативний, також можна використовувати як портативний інструмент для налагодження на місці
  • Широке застосування: підходить для налагодження mcu, ремонту автомобілів, ремонту побутової техніки, DIY електронних приставок, налагодження блоків живлення, інверторів та ін.

Характеристики:

  • Модель: DS01511G
  • Матеріал: ABS
  • Апаратне рішення: ARM+FPGA+ADC
  • Акумулятор: 1 * Вбудований літієвий акумулятор, що перезаряджається, 3,7 в, 3000 мАг (Включено)
  • Екран: 2,4 дюймовий TFT LCD
  • Канал: 1
  • Роздільна здатність: 320*240
  • Смуга пропускання: 120 МГц
  • Частота дискретизації: 500 м
  • Час підйому: <3ns
  • Глибина схову: 128 кбіт
  • Опір: 1 МОм
  • Тимчасова база: 5ns-10s
  • Чутливість по вертикалі: 10мв/div-10V/справ
  • Максимальна напруга: ± 40 В (x1); ± 400 В (x10)
  • Режим запуску: автоматичний/Нормальний/одинний
  • Тип тригера: підйом/падіння
  • Режим відображення: YT/рулон
  • Стійкість: відсутня/1s/0_
  • Режим: AC/DC
  • Вимірювання форми хвилі: 14 типів
  • Точність виміру: ± 2%
  • Еталонна Форма хвилі: Підтримка
  • Генератор прямокутних хвиль: Підтримка
  • Скріншот: Підтримка
  • Експорт зображень USB: Підтримка
  • Хвильовий Вихід: Підтримка
  • Частота: ±0.01%
  • Спектр: Підтримка
  • Мова: CN/EN
  • Заряджання: micro USB 5V, 700mA
  • Розмір: 73*93*32 мм

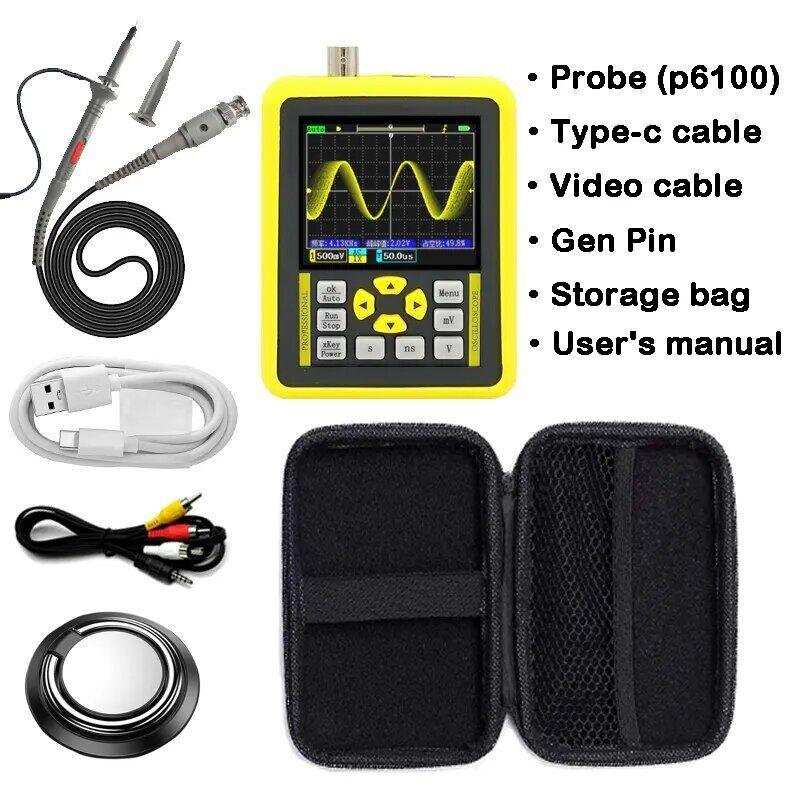

Комплектація:

  1. Портативний осцилограф ZEEWELL DSO1511G
  2. Type C-USB кабель
  3. Щуп для осцилографа з дільником і BNC роз'ємом - 1 шт
  4. Клеми для підключення генератора - 1 комплект
  5. Кабель для відеовиходу
  6. Інструкція англійською
  7. Кейс для приладу

Гарантія: 12 місяців.

Характеристики
Основні
Країна виробникКитай
СтанНовий
ТипЦифровий
Форм-факторПортативний
Смуга пропускання120 МГц
Кількість каналів1
ЖивленняАкумулятор
Гарантійний термін12 міс
ВиробникARM
