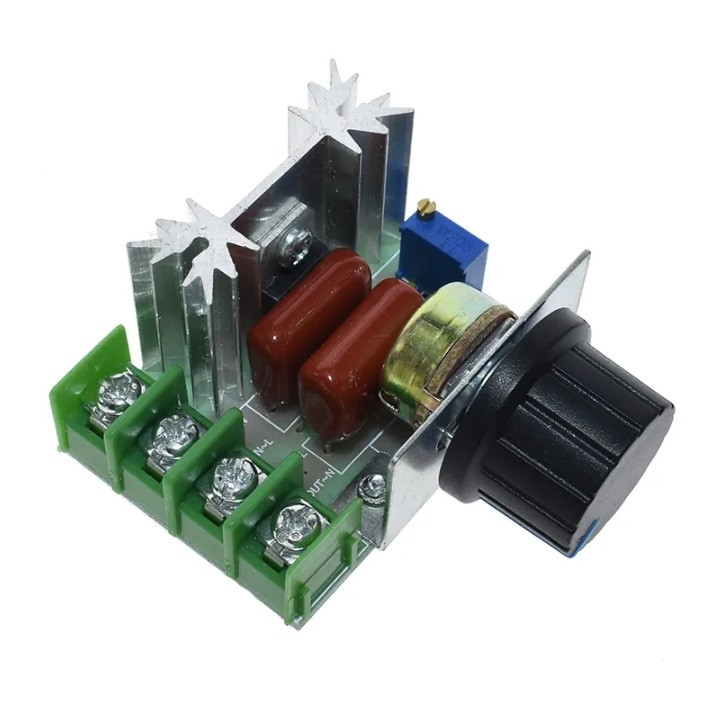

Регулятор потужності, Димер AC 220V 2000 W (2 кВт)

Регулятор потужності (димер) 2000 Вт симисторний — пристрій призначений для регулювання потужності електронагрівальних, освітлювальних приладів, потужності електропаяльника, праски, асинхронних електродвигунів змінного струму. Завдяки широкому діапазону регулювання та великій потужності регулятори знайдуть широке застосування в побуті. Прекрасно підійде для регулювання трансформатора за першим обмотуванням.

Підійде як бюджетний регулятор для більшості електроінструментів (болгарки, дрилі, перфоратори, рубанки тощо). Радіатор практично не гріється на невеликих потужностях до 800-1000 Ватів, залежно від характеру навантаження. У разі навантаження понад 1 кВт рекомендується збільшити площу радіатора або додати примусове охолодження. Наприклад, у пилососах під час ремонту зламаних «рідних» регуляторах, буде вдалим рішенням встановити регулятор так, щоб пропустити через нього потік повітря.

Також треба зауважити, що максимальна вихідна потужність пристрою під'єднаного до регулятора такого типу впаде на 4-5%. Це зумовлено тим, що відкривання симистора відбувається приблизно в той момент, коли синусоїда знаходиться в амплітуді 90-100 вольтів.

Принцип регулювання потужності полягає в зміні моменту часу вмикання симистора після переходу синусоїди через нуль. Чим більше часу симистор перебуває у відкритому стані, тим більша потужність надходить у навантаження. Через те, що симистор вимикається в момент, коли струм протікає через симистор, стає близький до нуля, то задавати тривалість відкриття симистора в межах половини періоду. На початку плюсового напів періода симистор закритий. У міру збільшення напруги конденсатор заряджається через резистор. Заряд конденсатора триває доти, поки напруга на ньому не досягне напруги пробою диністора приблизно 30 В. Диністор замкне ланцюг і відкриє симістор. Симистор залишається відкритим до кінця напі вперіода. Потенціометром задається час заряду конденсатора, і відповідно момент відкриття диністора та симистора. На цьому й ґрунтується можливість регулювання потужності. Під час мінусового напів періода принцип роботи аналогічний.

Технічні характеристики:

• Максимальна потужність навантаження 2000 Вт
• Робоча напруга 220 В
• Регулювання напруги 50-220 В
• Вхід і вихід вказані на платі
• Є підстроювання рівня нижнього порога (резистор 2 МОм)
• Розміри друкованої плати 60 х 48 х 28 мм
• Вага 41 г

Комплектація: регулятор потужності, Димер AC 220V 2000 W (2 кВт) - 1 шт

Під'єднання регулятор потужності на базі симистора BTA16-600
