Плата контролер заряду TP4056 для Li-Ion акумуляторів з Mini USB, з захистом від перезарядження та перерозряджання
20 ₴
- Готово до відправки
- Код: R38
- +380 (99) 480-35-73Менеджер Станіслав, розница
- +380 (93) 834-38-03Менеджер Станіслав, розница

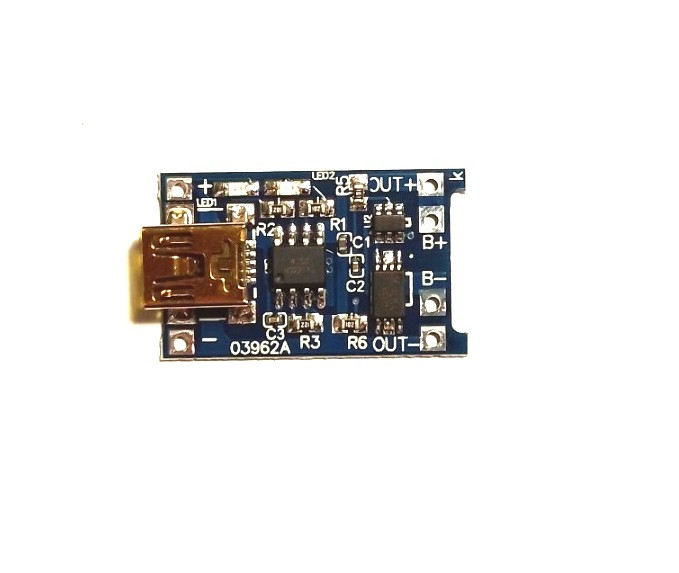

Плата містить контролер заряду Li-Ion акумуляторів TP4056. Мікросхема має індикацію процесу заряджання й сама вимикає акумулятор у разі досягнення напруги на ньому 4,2 В. У момент заряду світиться червоний світлодіод, коли батарея буде повністю заряджена, засвітиться зелений світлодіод, червоний водночас згасне.
Процес заряджання акумулятора ідентичний заряджанню мобільного телефона, яскраві світлодіоди сповіщають про закінчення заряджання акумулятора.
Модуль підходить для заряджання літій-Іонних і літієво-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Чи то акумулятори від мобільного телефона, чи то батареї типорозмір 18650, які застосовуються в батареях для ноутбуків.
Подати напругу на пристрій можна двома способами: через роз'єм, Mini USB, або через паяння дротів, минаючи роз'єм Micro USB. Акумулятор під'єднується до B+, B-, а навантаження до OUT+, OUT-.
УВАГА! У модулі немає захисту від неправильного під'єднання (поліса +, -) до акумулятора та входу, за цим дотримуйтеся полярності.
На цій платі додатково стоїть мікросхема захисту DW01-А яка забезпечує захист від перезарядження, захист від струмового перевантаження і від короткого замикання.
Для визначення оптимального струму заряджання виробник дає таку залежність: Струм заряджання = 0,37 * Ємність батареї. Наприклад, для заряджання батареї ємністю 1000 мА·год досить 370 мА струму заряджання.
У процесі заряджання мікросхема може нагріватися до 60 °C. Це є нормальним.
Характеристики:
- Метод заряду: лінійний
- Струм заряджання: 1 А (регульований)
- Метод регулювання струму заряджання: заміна токозадавця резистора
- Точність вихідної напруги: 1,5%
- Вхідна напруга: від 4,5 В до 5,5 В, постійна
- Напруга автоматичного завершення заряджання акумулятора: 4,2 В
- Захист від перезарядження: є
- Поріг спрацьовування: 4.30 ± 0.050 В
- Захист від перерозряду: є
- Поріг спрацьовування: 2.40 ± 0.100 В
- Захист від перевантаження за струмом (коротке замикання): є
- Поріг спрацьовування: 2.0 А
- Відновлення ланцюга після спрацьовування захисту: автоматичне
- Робоча температура: від -15 °C до +85 °C
- Захист від неправильного під'єднання входу й акумулятора: немає
- Індикатори: червоний — "Зарядка", зелений (блакитний) — "Повний заряд"
- Основний вхідний інтерфейс: Mini USB
- Розмір: 28 * 17 * 5 мм
Комплектація: плата контролер заряду TP4056 — 1 шт.
| Основні атрибути | |
|---|---|
| Ширина | 8 мм |
| Країна виробник | Китай |
| Стан | Новий |
| Висота | 4 мм |
| Колір | Синій |
| Вага | 2 г |
| Довжина | 28 мм |
| Тип | Модуль |
| Основные | |
| Максимальна робоча температура | 85 ℃ |
- Ціна: 20 ₴
