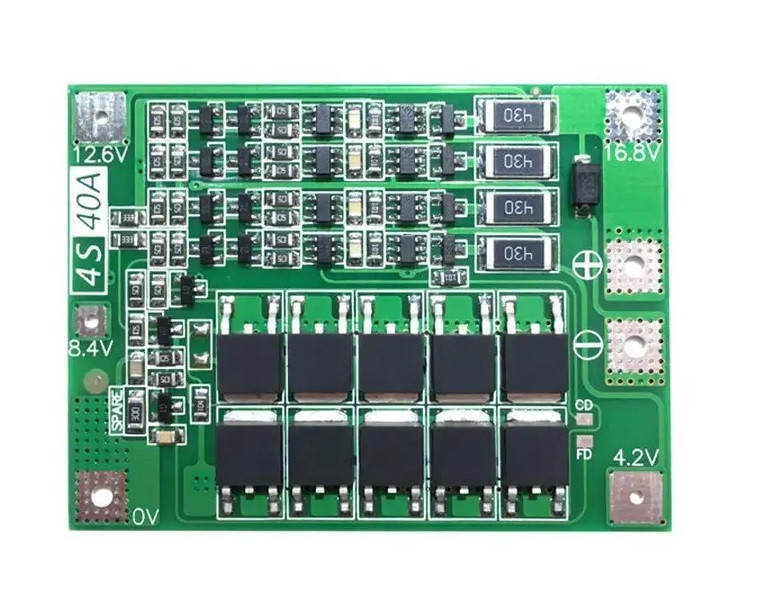

Плата захисту BMS 4S 40A 14,8В (16,8В) для Li-Ion акумуляторів (контролер заряду/розряджання) з балансуванням

Плата захисту BMS 4S 40A 14.8 V (16.8В) для Li-Ion акумуляторів - контролер заряду/розряджання для літієвих акумуляторів з безперервним струмом розряду до 40 А та напругою повного заряду 16,8 В. Плата захисту BMS 4S забезпечує захист чотирьох послідовно з'єднаних Li-Ion/Li-pol акумуляторів 18650, а також літій-іонних акумуляторів інших форматів. Крім захисту, ця плата забезпечує рівномірне заряджання/розряджання кожного акумулятора в складці (балансування).

Контролер BMS 4S 40A 14,8В забезпечує захист Li-Ion акумуляторів за чотирма параметрами:

• Захист від перезарядження;
• Захист від глибокого розрядження;
• Захист від коткого замикання;
• Захист від перевантаження струмом.

Використовуючи BMS плату контролер 4S, Ви убезпечите експлуатацію Ваших Li-Ion акумуляторів і вони зможуть слугувати набагато довше.

BMS (Battery Management System) — це електронна плата, яку встановлюють на незахищені акумулятори (або на збирання з акумуляторів) для контролю заряду/розряджання, а також моніторингу стану акумулятора: контролю температури, кількості циклів заряджання/розряджання, захисту складових елементів батареї.

Плата захисту BMS забезпечує індивідуальний контроль напруги та опору кожного акумулятора, правильно розподіляє струм заряду між кожною коміркою в акумуляторній збірці під час заряджання, контролює струм заряду, визначає втрату ємності кожного акумулятора, а також гарантує безпечне під'єднання та вимкнення споживача (навантаження).

BMS плати відрізняються один від одного розміром, параметрами, кількістю акумуляторів, що під'єднуються. Принцип роботи BMS плати захисту простий — плата стежить за напругою на кожному акумуляторі й якщо якийсь елемент перевищить поріг спрацьовування, BMS вимкне такий акумулятор від заряджання або споживача, у такий спосіб зберігши його властивості. Крім цього, плати BMS можуть бути балансуванням. Також під час вибору плати захисту BMS необхідно звертати увагу на струм, який ця плата може витримувати.

Схема під'єднання плати захисту BMS 4S 40A 14,8В (16,8В):

Особливості плати захисту BMS 4S 40А 14.8V (16.8V):

• Висока точність вимірювання напруги;
• Виводи для під'єднання живлення;
• Трирівнева схема контролю перевантаження за струмом;
• Контролер керує зарядом і розрядом акумуляторів.

Технічна характеристика BMS плати 4S 40А 14.8 V (16,8В):

• Номінальна напруга: 14.8В (4S)
• Максимальна напруга на елемент під час заряджання: 4.2 В-4.25 В ±0.05В
• Час спрацювання захисту від перезарядження: от 0.96 до 1.4 сек
• Час спрацювання захисту від перерозряджання: 110 мс

• Час спрацювання захисту від перевантаження за струмом: 7 мс

• Час спрацювання захисту від короткого замикання: 250 мкс
• Струм спокою: от 5 до 9 мкА
• Піковий струм навантаження: 50 А (короткочасно)
• Робочий струм навантаження: 40 А
• Напруга заряджання: от 16.8 до 17.8В (CC/CV)
• Захист від перерозряду (випускна напруга): 2.45В
• Робоча температура: от -40 до +85 °C
• Розмір: 60 х 45 х 2 мм.

Комплектація: плата захисту BMS 4S 40A 14,8В (16,8В) для Li-Ion акумуляторів (контролер заряду/розряджання) з балансуванням - 1 шт
